交聯聚乙烯絕緣電力電纜是采用化學方法或物理方法,使聚乙烯分子由線型分子結構轉變?yōu)槿S網狀結構,由熱塑性的聚乙烯變成熱固性的交聯聚乙烯，從而提高了聚乙烯的耐老化性能、機械性能和耐環境能力，并保持了優良的電氣性能。
交聯聚乙烯絕緣電力電纜導體的允許長期最高溫為90℃，較紙絕緣電纜、聚氯乙烯絕緣電纜和聚乙烯絕緣電纜高，且具有重量輕、結構簡單、使用方便、耐化學腐蝕和敷設不受落差限制等優點。
產品標準
本產品按GB12706《額定電壓35V及以下銅芯、濾芯塑料絕緣電纜》標準生產，同時還可根據用戶需要按國際電工委員會推薦標準IEC、英國標準、德國標準及美國標準生產。
適用范圍
本產品適用于工頻額定電壓3.6/6kV～26/35kV輸配電線路作配送電能之用。
使用特性
工頻額定電壓Uo/U為3.6/6kV～26/35kV。
電纜導體的最高允許工作溫度：90℃。
短路時（最長時間不超過5s）電纜導體的最高溫度不超過250℃。
電纜敷設時環境溫度應不低于0℃。
電纜彎曲半徑：?jiǎn)涡倦娎|不小于電纜外徑20倍；三芯電纜不小于電纜外徑15倍。
電纜額定電壓的選擇 Selection Rated Voltage
電纜的額定電壓應適合于電纜系統的運行狀況，用Uo/U（Um）kV表示。
Uo－電纜設計用的導體對地或金屬屏蔽之間的額定工頻電壓；
U－電纜設計用的導體間的額定工頻電壓；
Um－設備可承受的“最高系統電壓”的最大值。

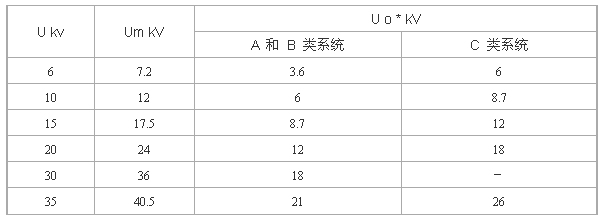

三相系統用電纜的Uo值推薦如下表：
A類系統──該類系統任何一相導體與地和接地導體接觸時，能在1min內與系統分離；
B類系統──該類系統僅包括單相接地故障短時運行的條件，接地故障時間應不超過1h，但在任何情況下，最長不超過8h每年接地故障總持續時間不超過125h；
C類系統──不屬于A類、B類的系統。

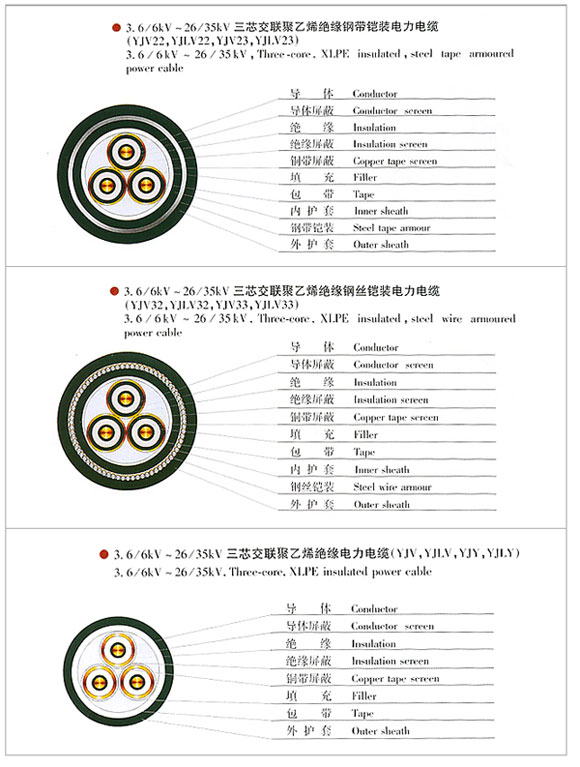

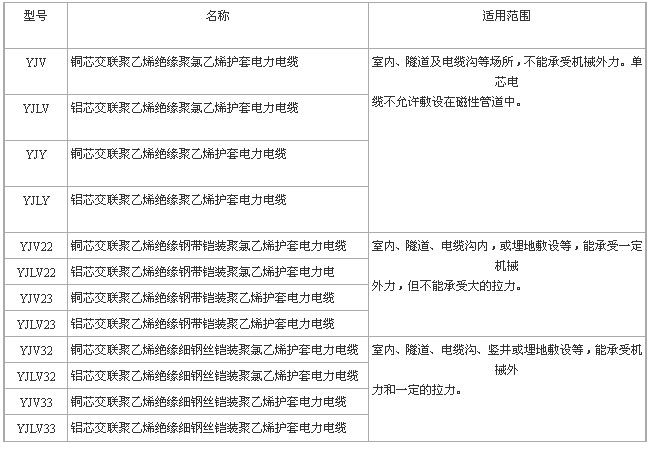

電纜的型號

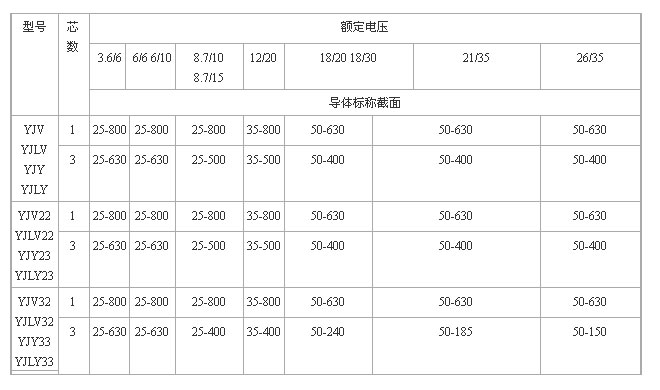

生產范圍

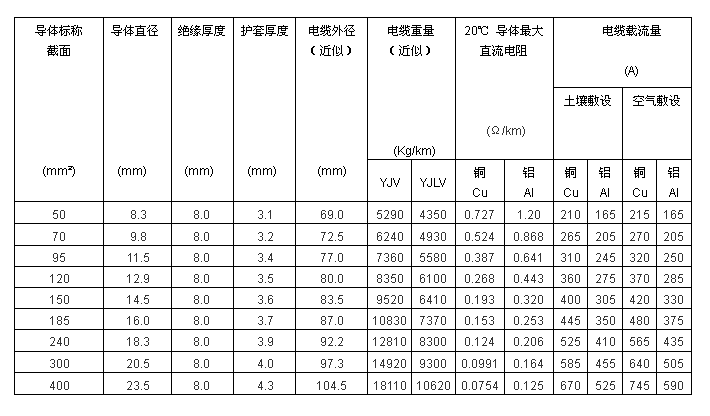

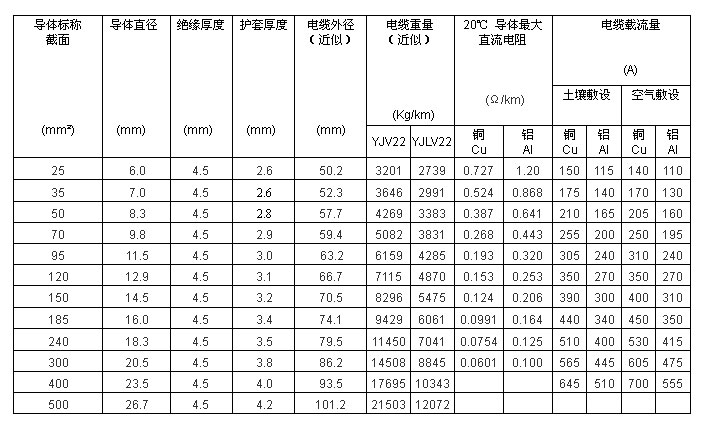

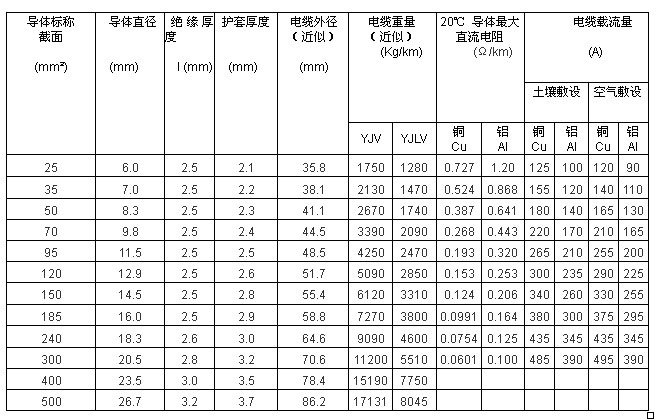

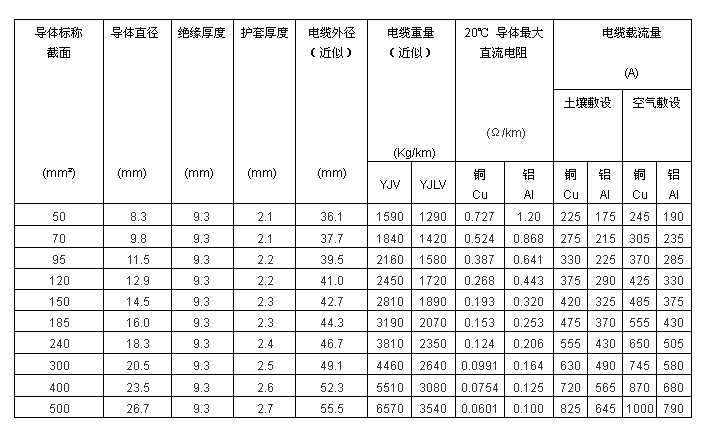

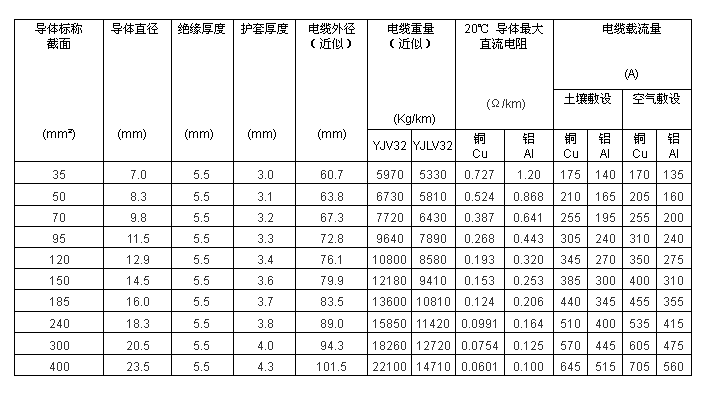

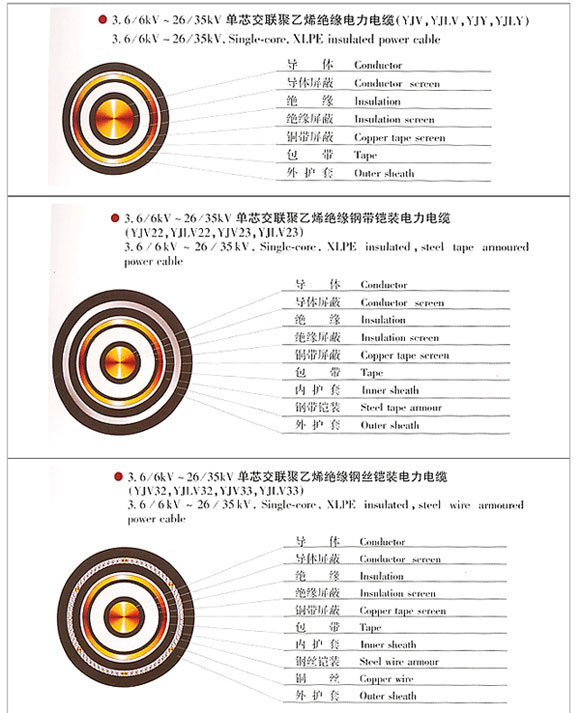

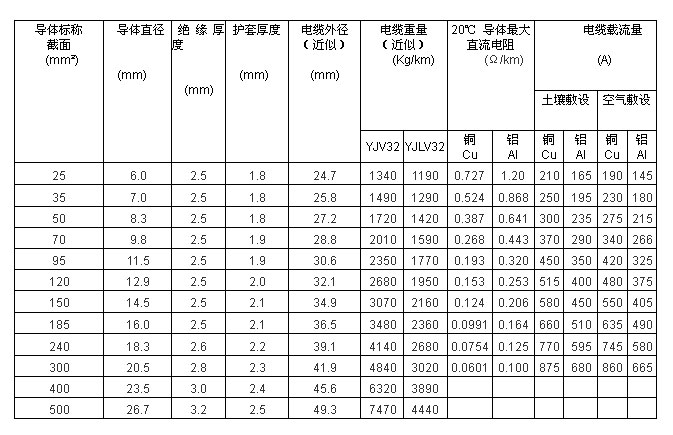

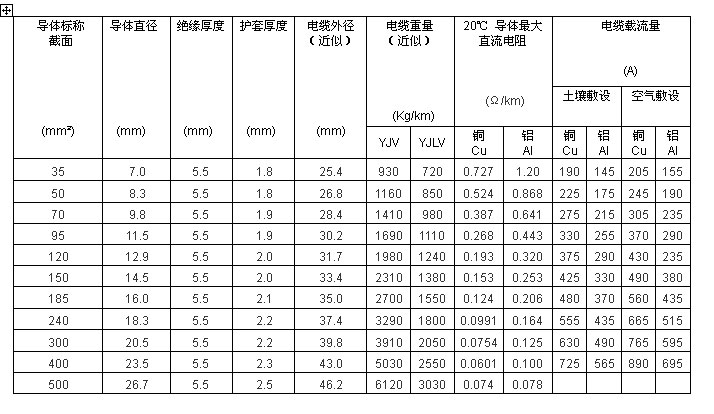

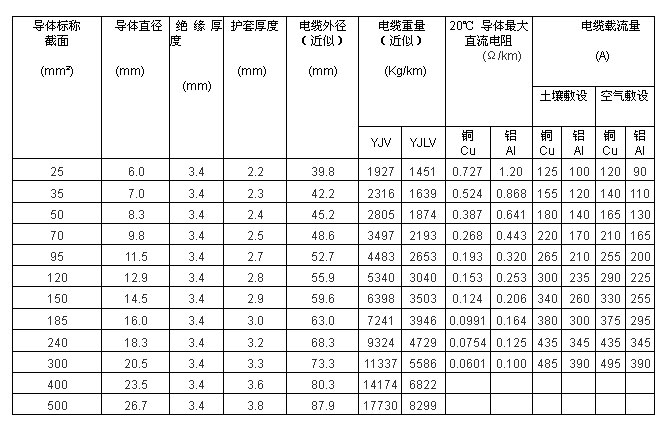

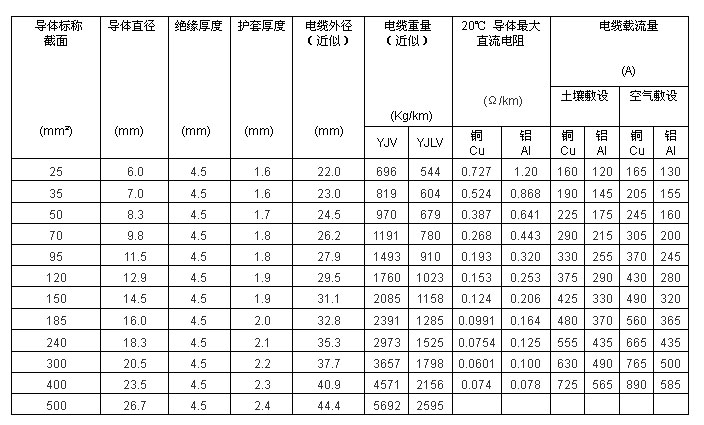

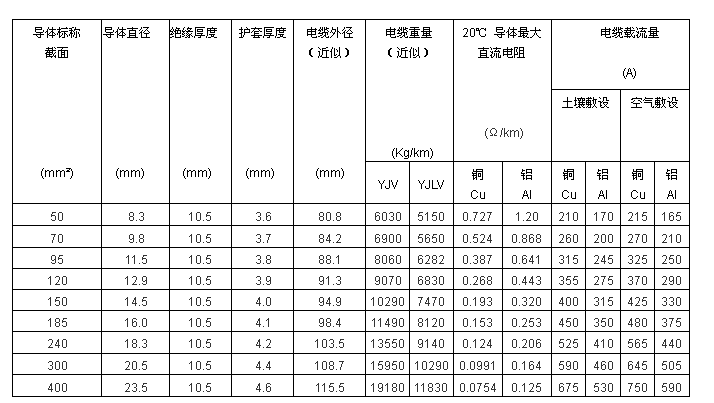

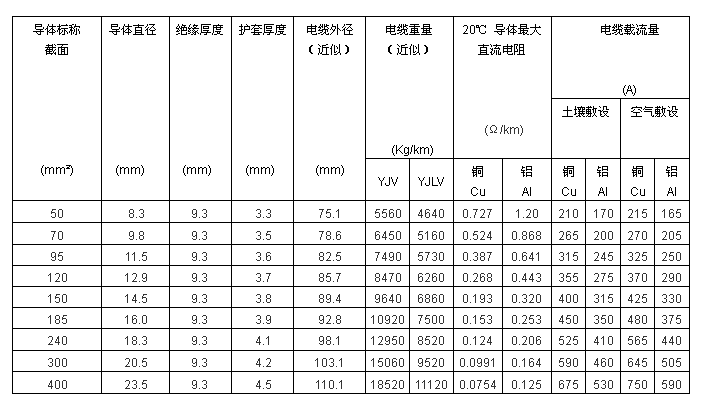

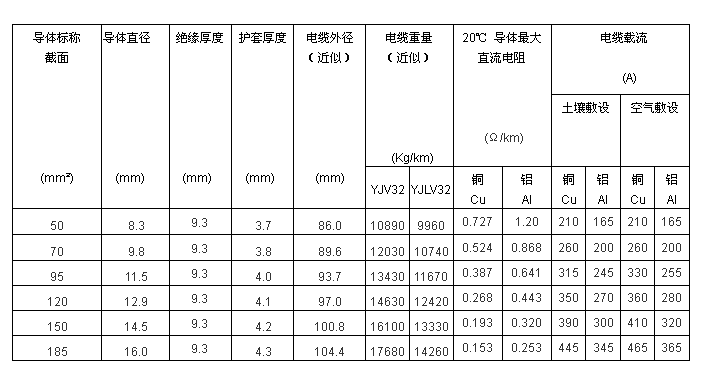

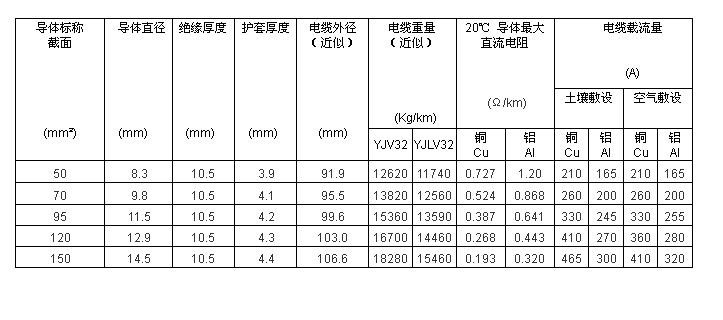

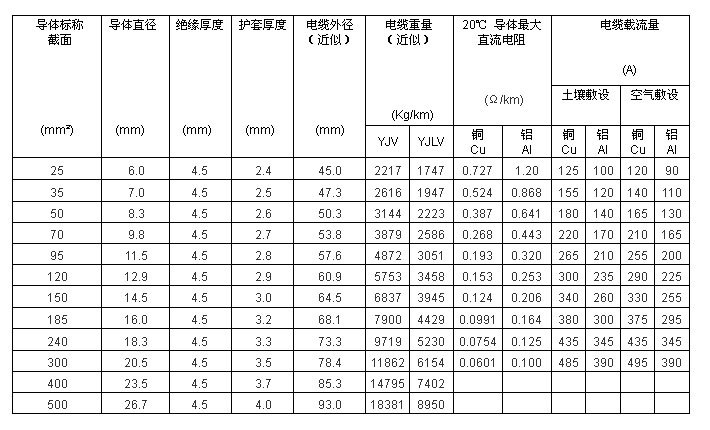

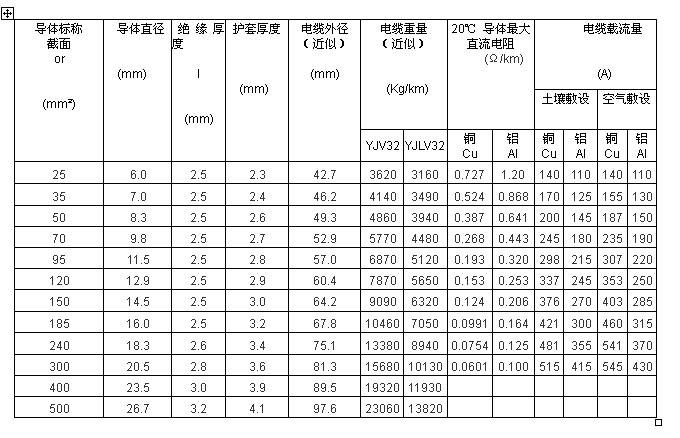

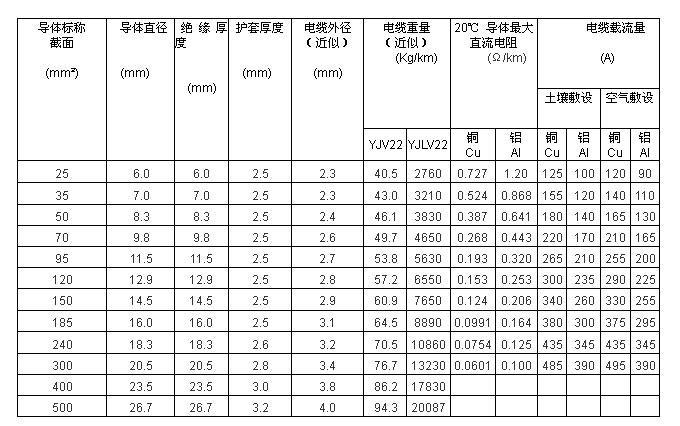

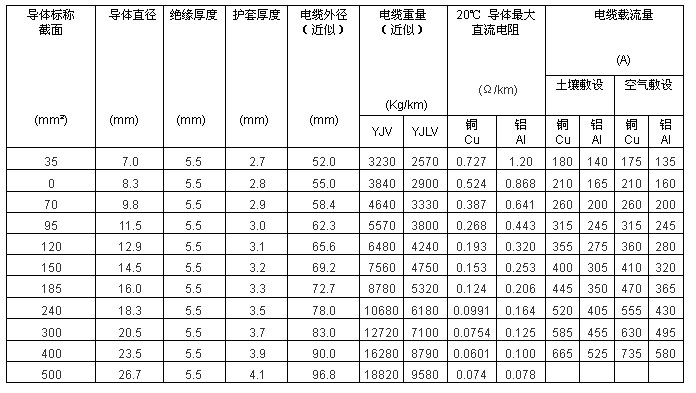

電纜結構尺寸
3.6/6kV 單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）
3.6/6kV 三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）
3.6/6kV三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜（YJV22,YJLV22）
3.6/6kV單芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜（YJV32,YJLV32）

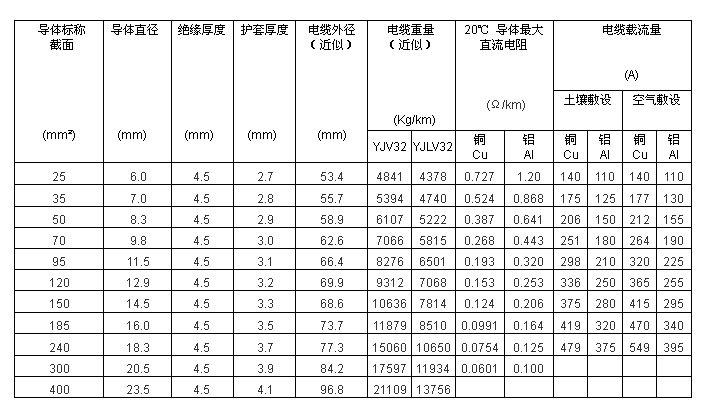

3.6/6kV三芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜（YJV32,YJLV32）
6/6kV, 6/10kV 單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）
6/6kV, 6/10kV 三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）

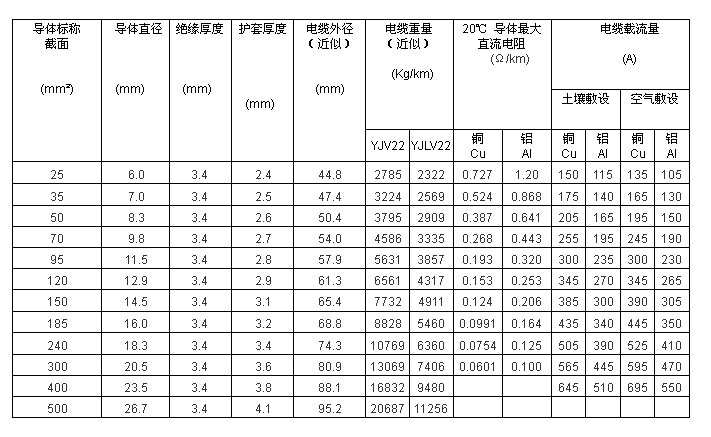

6/6kV, 6/10kV 三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜（YJV22,YJLV22）
6/6kV, 6/10kV 單芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜（YJV32,YJLV32）

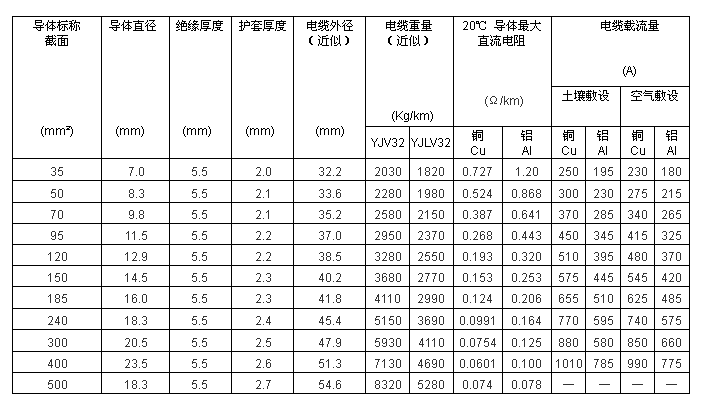

6/6kV, 6/10kV 三芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜（YJV32,YJLV32）
8.7/10kV, 8.7/15kV 單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）
8.7/10kV, 8.7/15kV 三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）
8.7/10kV, 8.7/15kV 三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜（YJV22,YJLV22）
8.7/10kV, 8.7/15kV 三芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜（YJV32,YJLV32）
12/20kV 單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）
12/20kV 三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）
12/20kV 三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜（YJV22,YJLV22）
12/20kV 單芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜（YJV32,YJLV32）
12/20kV 三芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜（YJV32,YJLV32）
18/20kV, 18/30kV 單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）
18/20kV, 18/30kV 三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）

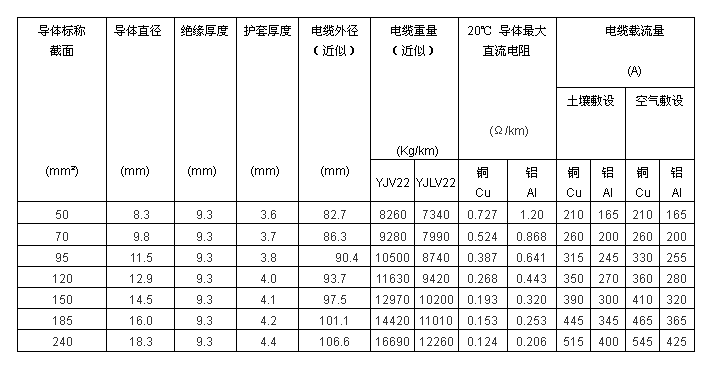

18/20kV, 18/30kV 三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜（YJV22,YJLV22）
18/20kV, 18/30kV 三芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜（YJV32,YJLV32）

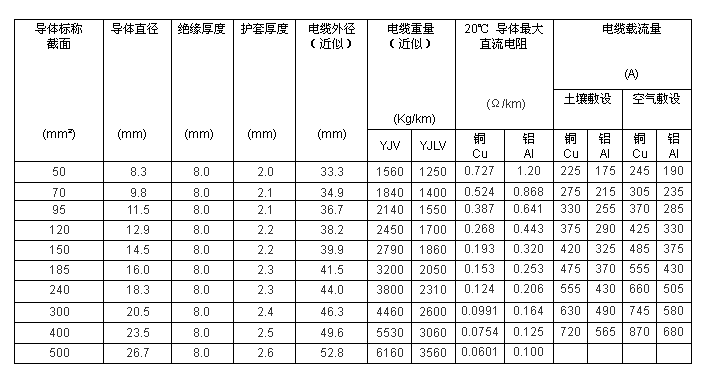

21/35kV 單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）
21/35kV 三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）
21/35kV 三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜（YJV22,YJLV22）
21/35kV 單芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜（YJV32,YJLV32）
21/35kV 三芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜（YJV32,YJLV32）
26/35kV 單芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）
26/35kV 三芯交聯聚乙烯絕緣聚氯乙烯護套電力電纜 （YJV，YJLV）
26/35kV 三芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套電力電纜（YJV22,YJLV22）
26/35kV 單芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜（YJV32,YJLV32）
26/35kV 三芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜（YJV32,YJLV32）
26/35kV 三芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套電力電纜（YJV32,YJLV32）

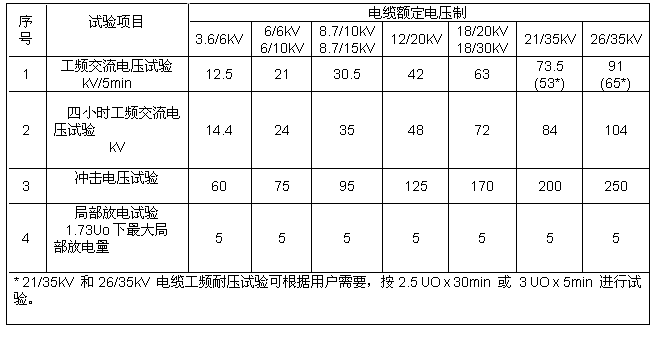

電壓試驗、局部放電試驗

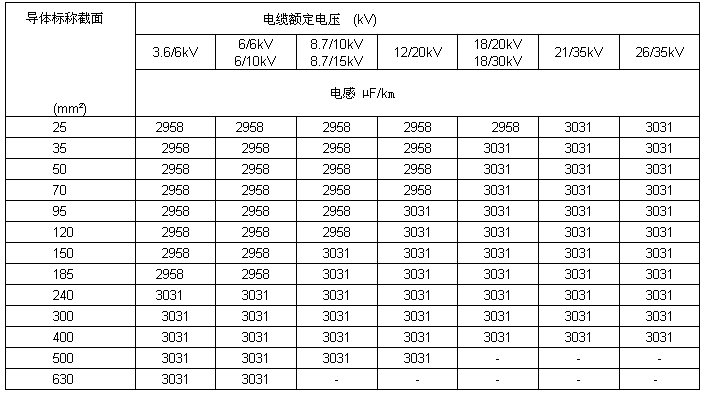

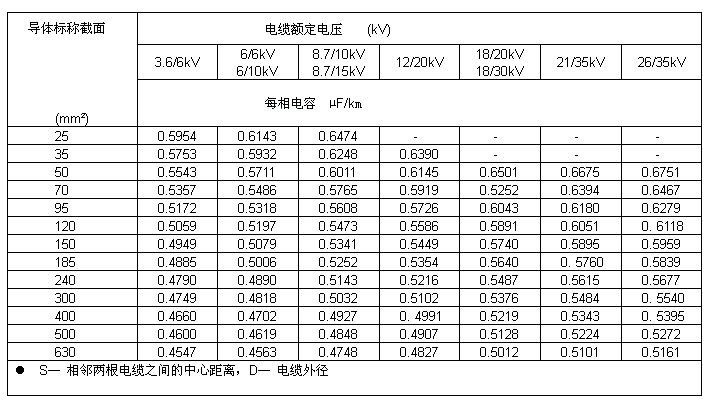

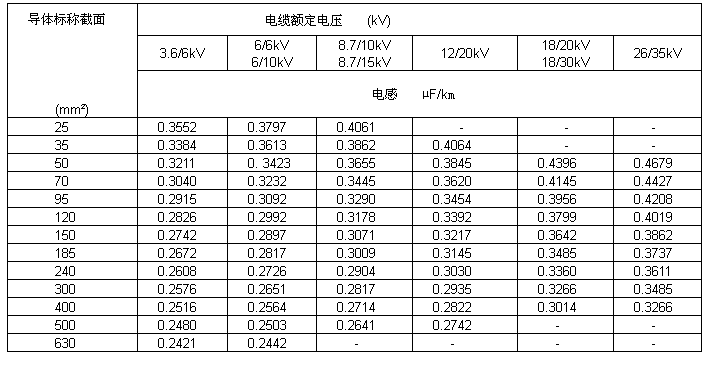

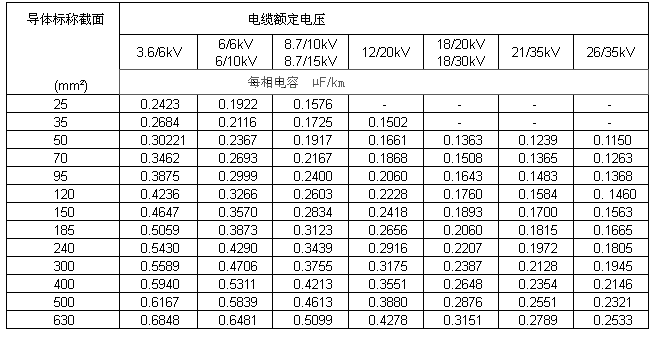

電纜的電容、電感（參考值）電容
單芯電纜電感(S=2D)
三芯電纜電感
金屬屏蔽層的允許最大短路電流
單芯電纜
三芯電纜
電纜敷設運行條件
電纜導體的長期最高工作溫度: 90℃。
環境空氣溫度:40℃。
土壤溫度：20℃。
土壤熱阻系數：1.0V.m/W。
埋設深度：0.8m。
僅考慮一個回路
單芯電纜為水平敷設，間距為一個電纜外徑。

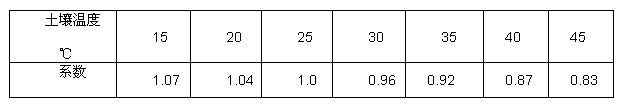

不同土壤溫度下的載流量修正系數

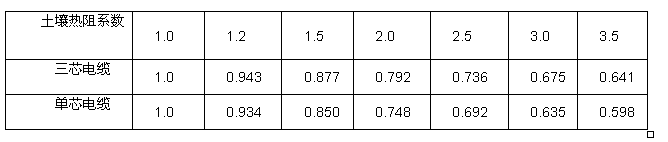

不同土壤熱阻系數的載流量修正系數
不同環境溫度下的載流量修正系數

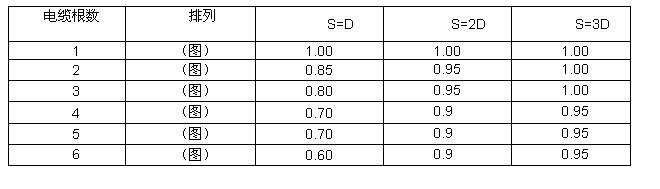

空氣中多根電纜并列敷設時的載流量
